Overview
基础概况

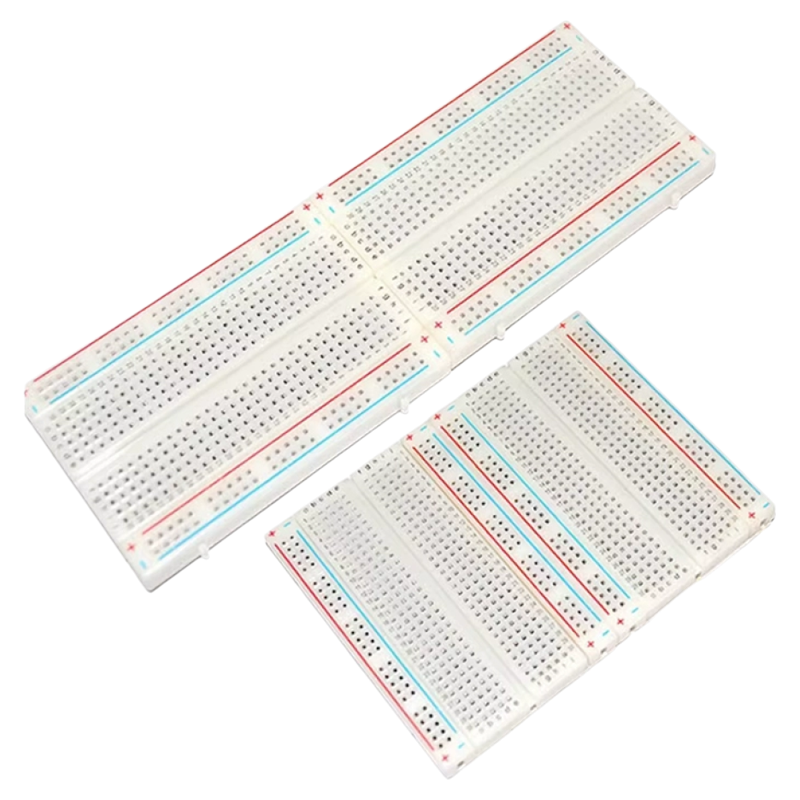

面包板是一种用于快速搭建原型电路的免焊接工具。它通过内部金属弹片把同一排或电源轨连接起来，适合 LED、按键、传感器和开发板实验。
工作原理：面包板内部按区域导通：中间工作区通常每 5 个孔横向相连，长电源轨沿红蓝线方向相连。不同型号可能电源轨分段，需要用跳线跨接。
Engineering
工程要点
工程要点
- 难度
- 入门
- 数据状态
- 已核实
- 接口
- 2.54mm 插孔电源轨
- 常用主控
- ArduinoESP32STM32Raspberry Pi Pico
供电与采购
- 供电
- 由外部电源决定
- 逻辑电平
- 随电路决定
- 电流
- 适合小电流原型
- 购买关键词
- 面包板 830孔免焊面包板拼接面包板
面包板不适合高电流、高频或长期可靠运行的最终产品。
典型搭配
GPIO 输入输出实验
一块面包板完成按钮输入和 LED 输出验证。
ESP32 + 面包板 + 杜邦线 + LED + 微动按钮 + 电阻
Specifications
基础参数
| 参数 | 值 | 分组 | 备注 |
|---|---|---|---|
| 常见孔数 | 400 / 830 | 规格 | - |
| 孔距 | 2.54 mm | 规格 | - |
| 电源轨 | 红色正极 / 蓝色负极 | 结构 | 部分面包板电源轨中间断开 |
Pinout
引脚与接线
| 引脚 | 说明 | 连接建议 | 注意 |
|---|---|---|---|
| 中间工作区 | 同一半区每 5 孔横向相连 | 元件引脚 | - |
| 电源轨 + | 红线电源轨 | VCC | - |
| 电源轨 - | 蓝线电源轨 | GND | - |
Examples
代码示例
Applications
应用场景
APP
入门电路验证
无需焊接搭建 LED、按钮、传感器和主控连接。
面包板杜邦线LED电阻
Warnings
注意事项
- 电源轨可能不是整条贯通，使用前建议用万用表确认。
- 大电流负载会导致接触发热或不稳定。
- 插线松动是原型电路最常见故障之一。
