Overview
基础概况

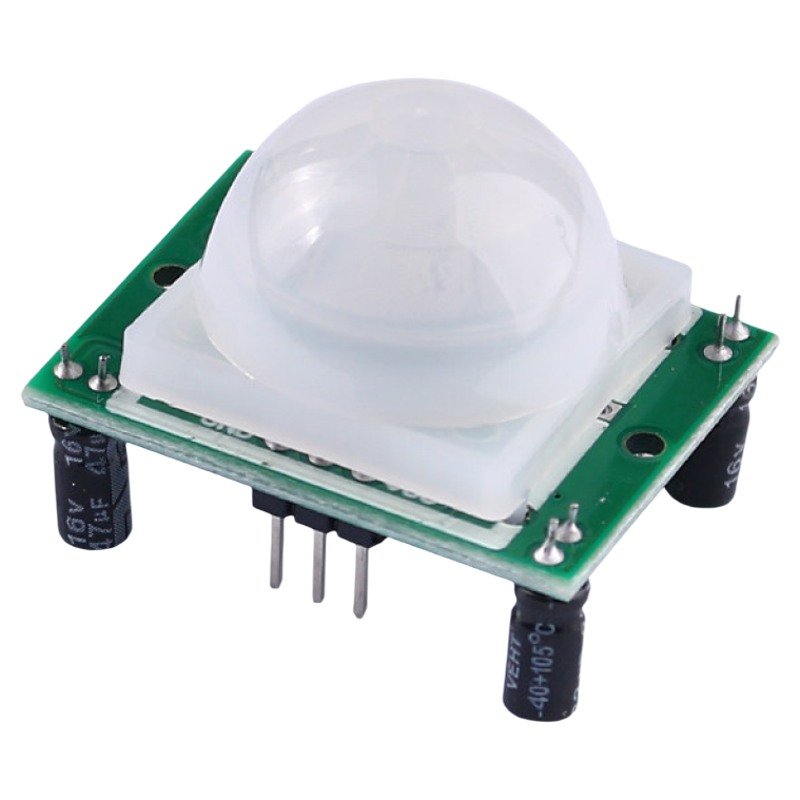

适合自动灯、安防提醒、展品唤醒和节能控制。模块通常可调延时和灵敏度。
Engineering
工程要点
工程要点
- 难度
- 入门
- 数据状态
- 待核实
- 接口
- DO
- 常用主控
- ESP32ArduinoSTM32Raspberry Pi Pico
供电与采购
- 供电
- 5V - 20V，常见模块输出约 3.3V 高电平
- 购买关键词
- HC-SR501 PIR 人体红外感应模块PIR 人体感应模块HC-SR501
典型搭配
环境监测节点
把传感器读数显示出来，并可扩展到云端记录。
HC-SR501 PIR 人体红外感应模块 + ESP32 + OLED 显示屏
Specifications
基础参数
| 参数 | 值 | 分组 | 备注 |
|---|---|---|---|
| 工作电压 | 5 - 20 V | 电气参数 | - |
| 输出电平 | 约 3.3V 高电平 | 接口 | - |
| 检测距离 | 约 3 - 7 m | 检测能力 | - |
| 延时时间 | 电位器可调 | 检测能力 | - |
Pinout
引脚与接线
| 引脚 | 说明 | 连接建议 | 注意 |
|---|---|---|---|
| VCC | 电源正极 | 5V | - |
| OUT | 人体感应输出 | ESP32 GPIO 14 | - |
| GND | 地线 | GND | - |
Examples
代码示例
读取数字输出
python
from machine import Pin
import time
sensor = Pin(14, Pin.IN)
while True:
print("PIR 人体感应:", sensor.value())
time.sleep(0.5)Applications
应用场景
APP
校园环境监测
HC-SR501 PIR 人体红外感应模块 可接入 ESP32，把环境数据上传到仪表盘或触发本地提醒。
HC-SR501 PIR 人体红外感应模块ESP32OLED 显示屏
Warnings
注意事项
- PIR 检测的是热源移动，静止人体和隔着玻璃通常检测不到。
