Overview
基础概况

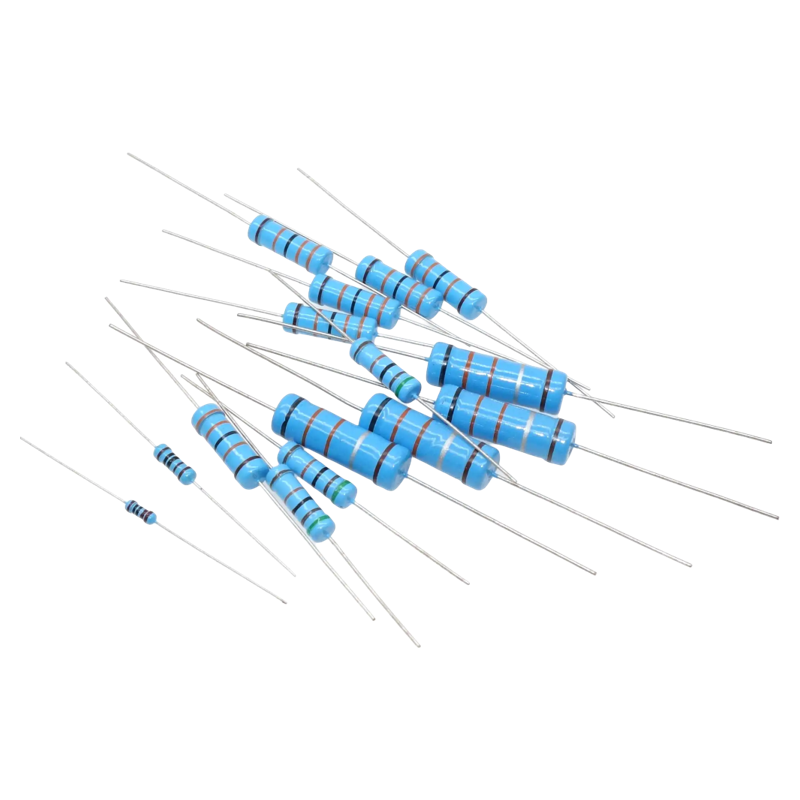

电阻用于限制电流、产生压降和设定电路工作点，是电子电路中最常见的基础元件。创客项目里常见用途包括 LED 限流、按键上拉/下拉、电压分压和传感器保护。
工作原理：电阻遵循欧姆定律 U = I × R。阻值越大，在相同电压下电流越小；串联可限流，两个电阻分压可把高电压转换成主控可读取的低电压。
Engineering
工程要点
工程要点
- 难度
- 入门
- 数据状态
- 已核实
- 接口
- 模拟电路GPIO 辅助
- 常用主控
- ArduinoESP32STM32Raspberry Pi Pico
供电与采购
- 供电
- 按功率和阻值决定
- 逻辑电平
- 无源元件
- 电流
- I = U / R
- 购买关键词

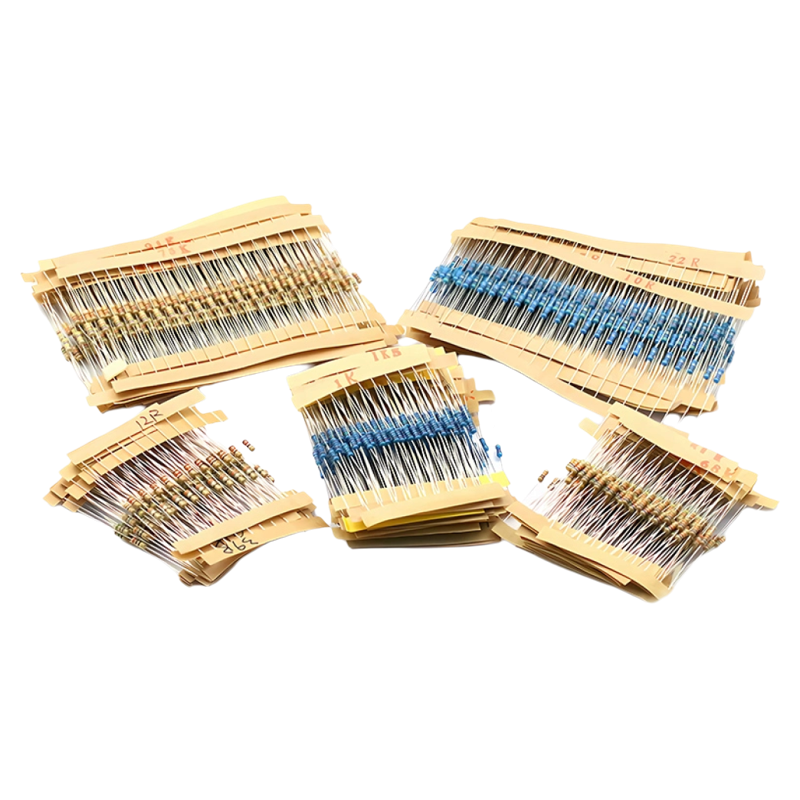

- 1/4W 金属膜电阻包色环电阻包常用电阻包
需要校核功率 P = U × I 或 P = I² × R，避免发热烧毁。
典型搭配
LED 指示电路
GPIO 输出经限流电阻驱动 LED。
GPIO + 电阻 + LED
Echo 分压保护
把 5V Echo 信号分压到 3.3V 附近。
HC-SR04 + 电阻 + ESP32
Specifications
基础参数
| 参数 | 值 | 分组 | 备注 |
|---|---|---|---|
| 常见阻值 | 10Ω - 1MΩ | 电气参数 | - |
| 常见功率 | 1/8W / 1/4W / 1/2W | 电气参数 | - |
| 常见精度 | 1% / 5% | 电气参数 | - |
| 是否有极性 | 无 | 使用特性 | - |
Pinout
引脚与接线
| 引脚 | 说明 | 连接建议 | 注意 |
|---|---|---|---|
| 任意一端 | 无极性端子 | 电路节点 A | - |
| 另一端 | 无极性端子 | 电路节点 B | - |
Examples
代码示例
Applications
应用场景
APP
LED 限流
串联电阻限制 LED 电流，保护 LED 和主控引脚。
LED220Ω / 330Ω 电阻
APP
电压分压
用两个电阻把高电压比例缩小到 ADC 或 GPIO 可接受范围。
电阻ADCESP32
Warnings
注意事项
- 阻值过小会导致电流过大。
- 高电压或大电流场景必须校核电阻功率。
- 色环读数容易看错方向，建议用万用表复核。
